Rozměry okapových žlabů a svodů: Jak správně změřit a vybrat velikost?

Správně zvolené rozměry okapů jsou klíčové pro funkčnost celého střešního systému a ochranu vaší nemovitosti. Nejde pouze o estetickou záležitost, pokud poddimenzujete žlaby nebo svody, voda nebude při přívalových deštích stačit odtékat. To vede k přetékání vody přes okraj, namrzání v zimě a dlouhodobému poškozování fasády či podmáčení základů. Naopak zbytečně naddimenzovaný systém může být finančně nevýhodný a esteticky rušivý. V tomto článku vám poradíme, jak změřit okapový žlab, jak provést výpočet dimenzování okapů podle plochy střechy a jak se vyznat v odborném názvosloví.

Základní rozměry okapů: Rozvinutá šíře (RŠ) vs. průměr

Při výběru střešního odvodnění, zejména pokud hledáte rozměry pozinkovaných okapů nebo jiné kovové varianty (měď, titanzinek, hliník), narazíte na parametr zvaný rozvinutá šířka žlabu (zkratka r.š.). Tento údaj může být matoucí, protože neudává průměr (šířku otvoru) žlabu, ale celkovou šířku rovného plechového pásu, ze kterého byl žlab strojově vytvarován.

U plastových systémů se častěji setkáte přímo s průměrem žlabu. Pro snadnou orientaci jsme připravili tabulku, která tyto dvě veličiny porovnává. Ačkoliv se mohou normy výrobců drobně lišit, tyto hodnoty jsou v Česku standardem.

Pozinkovaný okapový žlab r.š. 333 mm (Ø 150 mm)
Pozinkovaný žlab r.š. 33 cm, nejčastější volba pro rodinné domy.

Tabulka převodu velikostí: Průměr vs. rozvinutá šíře

Průměr žlabu (cca) Rozvinutá šíře (r.š.) Typické použití
80 mm 200 mm Altány, menší přístřešky, vikýře
100 mm 250 mm Zahradní domky, garáže, malé chaty
125 mm 280 mm Běžné rodinné domy, menší bytové domy
150 mm 333 mm Větší rodinné domy, bytové domy, haly
190 mm 400 mm Průmyslové objekty, rozsáhlé střechy

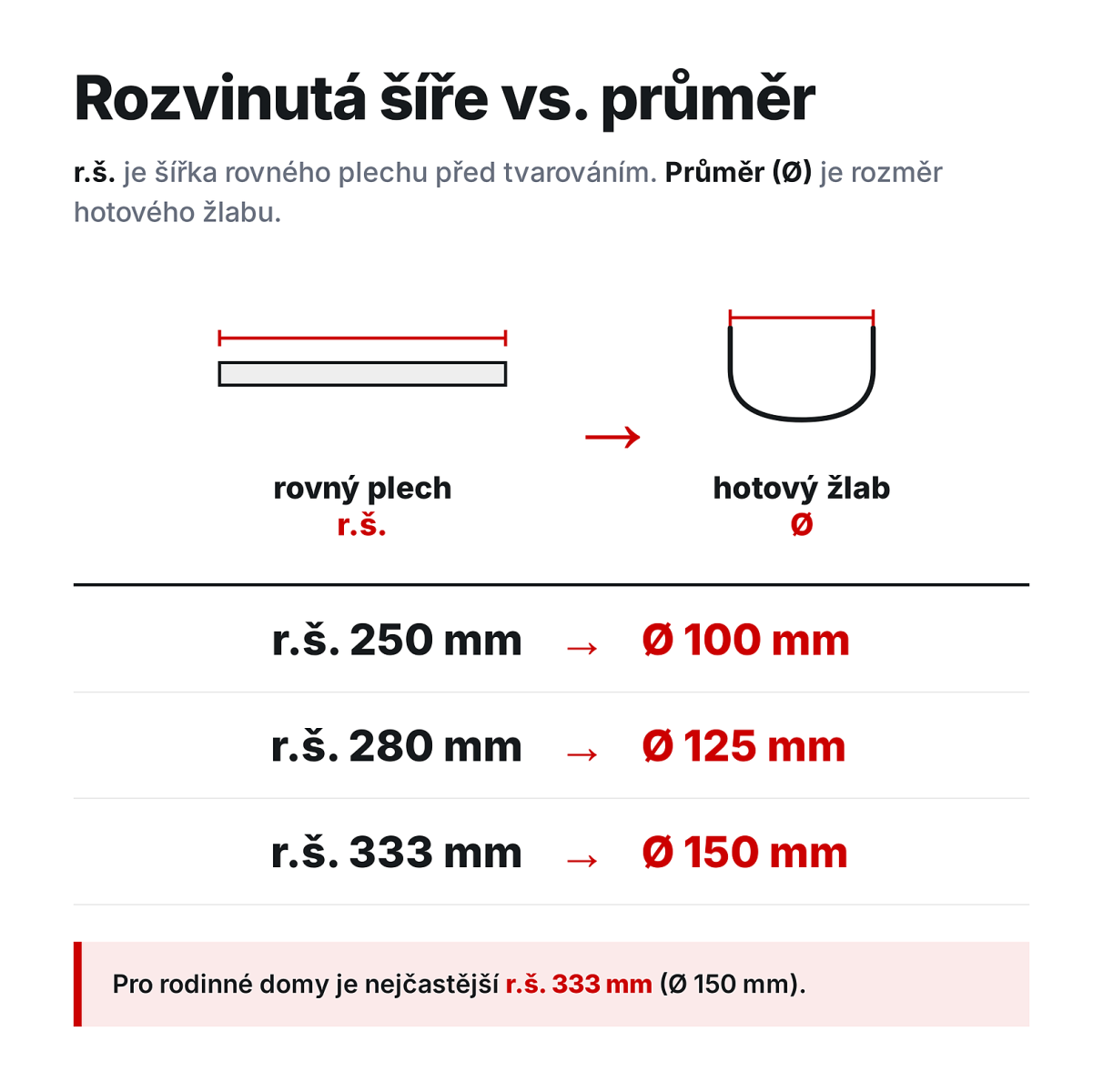

Infografika: rozvinutá šíře (r.š.) plechového pásu vs. průměr hotového půlkulatého žlabu
Rozvinutá šíře (r.š.) je šířka plechu před tvarováním, průměr je rozměr hotového žlabu.

Pokud v projektu vidíte požadavek na rozměry žlabu 330, jedná se o standardní „velký“ žlab s rozvinutou šíří 333 mm, který má průměr přibližně 150 až 153 mm.

Jak správně změřit stávající okapový žlab

Plánujete rekonstrukci a potřebujete vědět, jak se měří okapový žlab, který je již nainstalován na střeše? Měření rozvinuté šíře na ohnutém plechu je komplikované. Mnohem přesnější je změřit průměr a odpovídající velikost dohledat v tabulce výše.

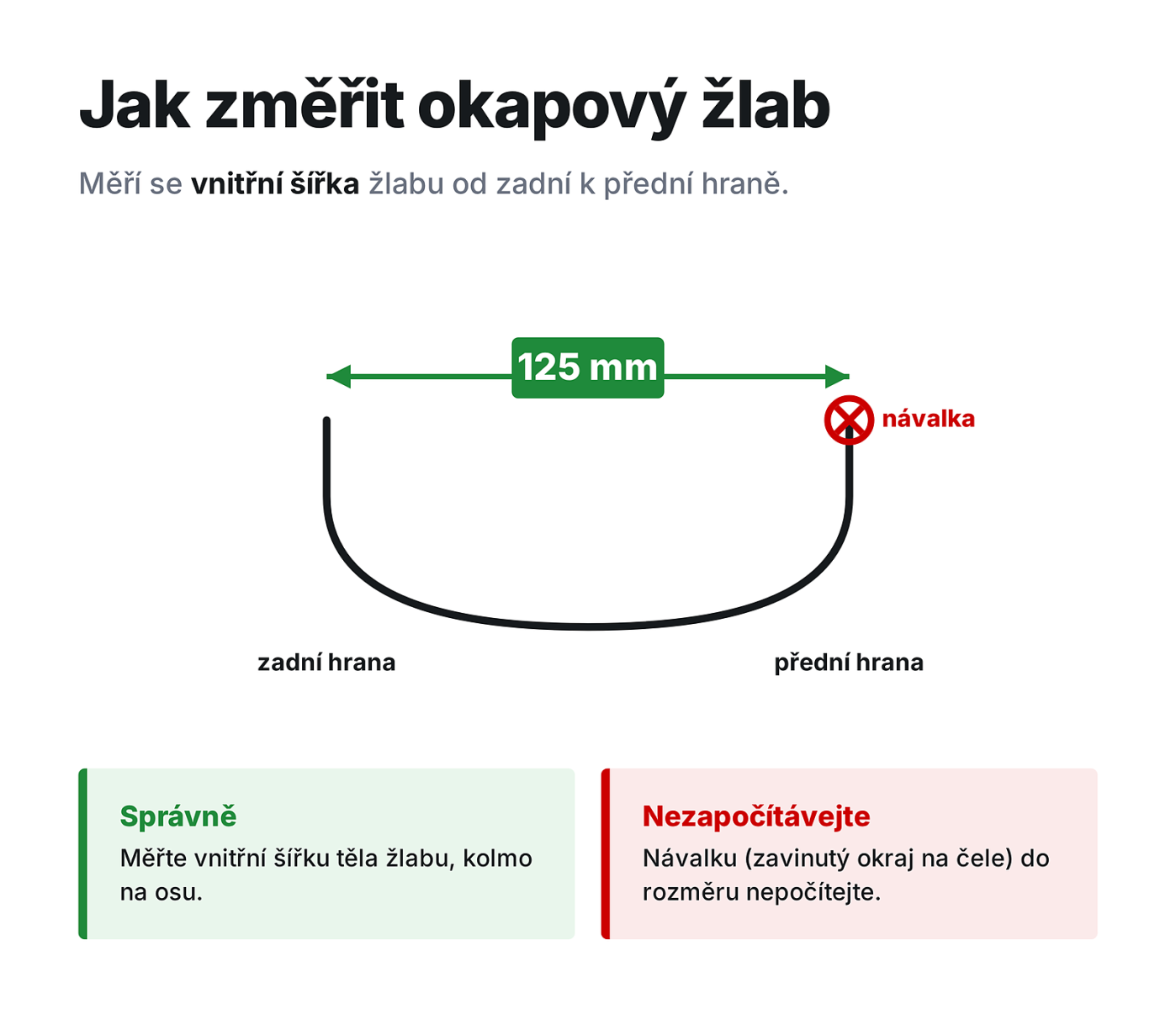

Infografika: jak změřit okapový žlab, vnitřní šířka od zadní k přední hraně bez návalky
Měří se vnitřní šířka žlabu od zadní k přední hraně, návalku (zavinutý okraj) nezapočítávejte.

Postup měření:

  1. Vezměte metr a změřte horní vzdálenost od zadní stěny žlabu (u fasády) k přední hraně.
  2. Pozor: Do měření nezapočítávejte návalku (zavinutý zpevňující okraj na čele žlabu). Měří se čistý vnitřní nebo vnější rozměr těla žlabu.
  3. Výsledný rozměr (např. 125 mm) vám jasně určí, jaká je šířka okapu a jaké komponenty (háky, kotlíky) budete potřebovat.
Žlabový hák čelní 25 cm pozink
Žlabový hák, musí odpovídat šířce žlabu.
Čelo žlabové 25 cm pozink
Čelo žlabu, velikost se odvíjí od r.š. žlabu.

Výpočet velikosti okapu podle plochy střechy

Pokud stavíte nový dům, musíte provést výpočet okapů, respektive dimenzování systému na základě odvodňované plochy. Velikost okapového žlabu musí být schopna pojmout vodu i při silném dešti. Pro přesný návrh se používají normy ČSN, ale pro základní orientaci postačí následující vzorec a pravidla.

Vzorec pro výpočet odvodňované plochy (S):

S = (A + B / 2) × C

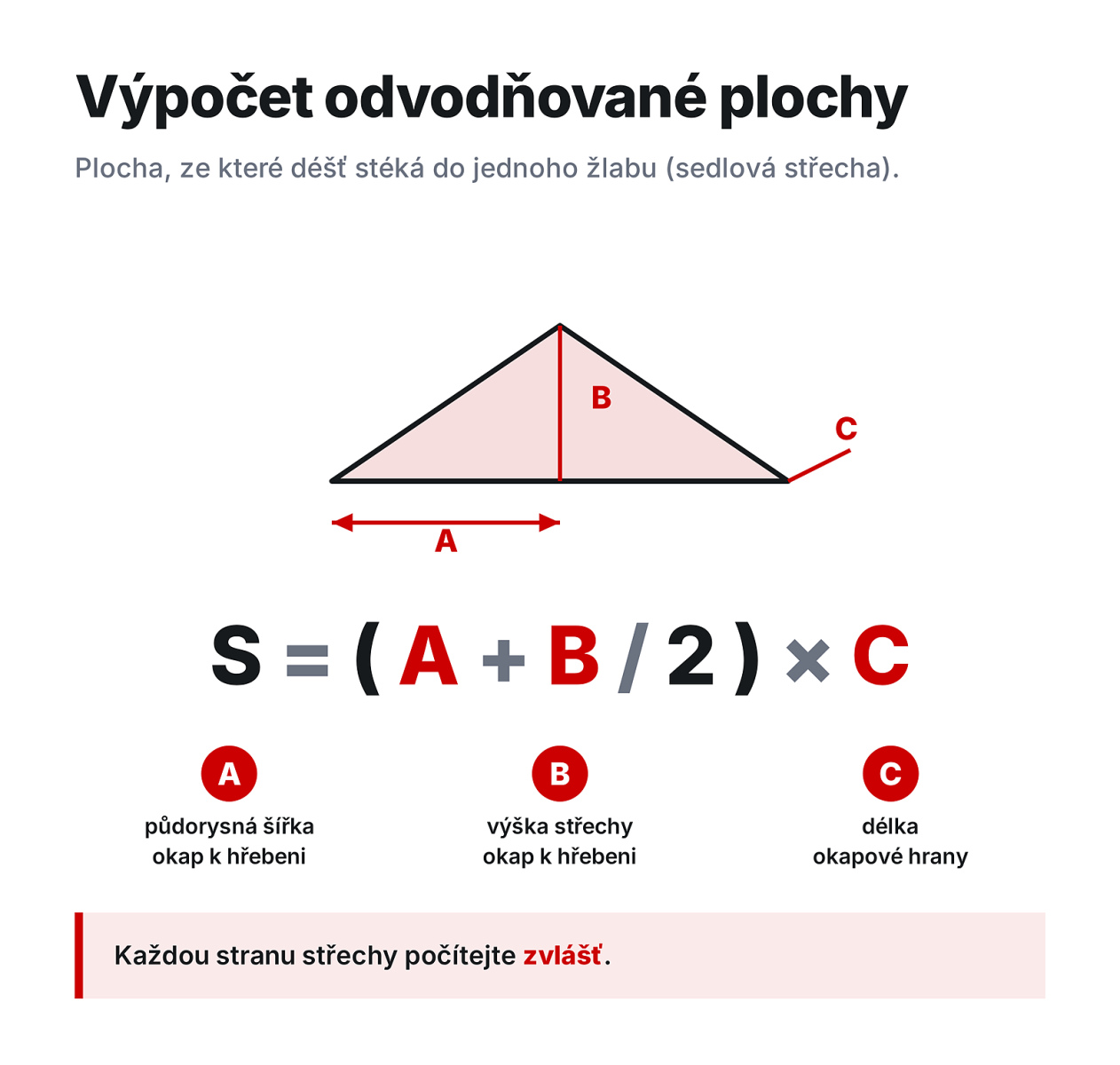

Infografika: výpočet odvodňované plochy sedlové střechy podle vzorce S = (A + B/2) krát C
Odvodňovaná plocha jedné strany střechy podle vzorce S = (A + B/2) × C.
  • A: Půdorysná šířka od okapu k hřebeni (vodorovná vzdálenost).
  • B: Výška střechy (rozdíl výšky mezi okapem a hřebenem).
  • C: Délka střechy (délka okapové hrany).

Poznámka: Počítá se vždy plocha, která stéká do jednoho konkrétního žlabu. U sedlové střechy tedy počítáte každou stranu zvlášť.

Doporučené dimenze dle plochy:

  • Plocha do 25 m²: r.š. 200 mm (Ø 80 mm)
  • Plocha do 50 m²: r.š. 250 mm (Ø 100 mm)
  • Plocha do 100 m²: r.š. 280 mm (Ø 125 mm)
  • Plocha nad 100 m²: r.š. 333 mm (Ø 150 mm)

Rozměry okapových svodů a jejich dimenzování

K žlabu neodmyslitelně patří svislé svody. Průměr dešťového svodu musí být úměrný velikosti žlabu, aby nedocházelo k hromadění vody v místě kotlíku (napojení žlabu na svod).

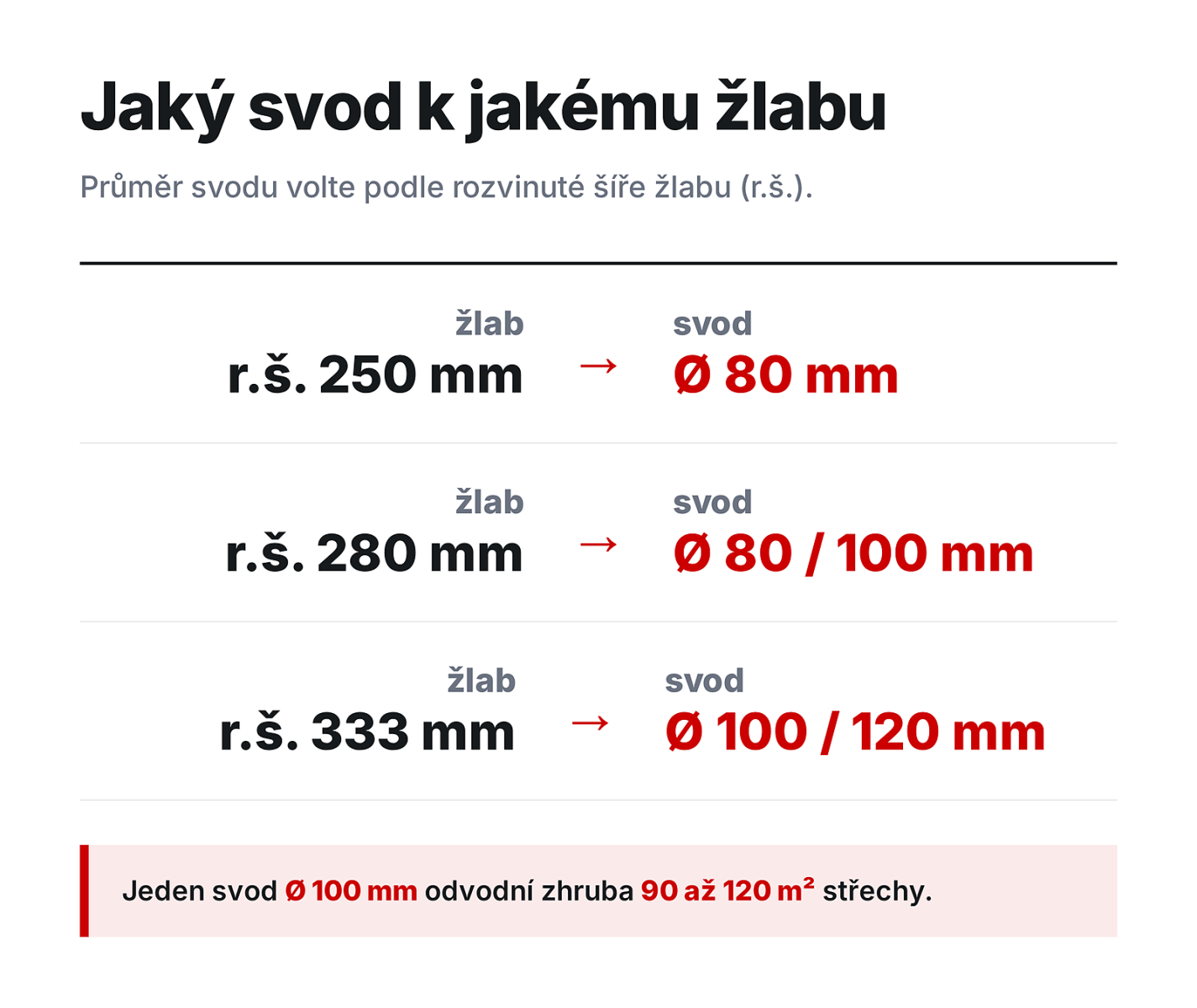

Infografika: doporučené párování rozvinuté šíře žlabu s průměrem dešťového svodu
Párování velikosti žlabu (r.š.) s odpovídajícím průměrem svodu podle běžné praxe.

Doporučené kombinace (rozměry okapových svodů):

  • Žlab r.š. 250 mm → Svod Ø 80 mm
  • Žlab r.š. 280 mm → Svod Ø 80 mm nebo 100 mm
  • Žlab r.š. 333 mm → Svod Ø 100 mm nebo 120 mm
Svodová roura Ø 8 cm pozink
Svod Ø 80 mm, k žlabům r.š. 250 až 280 mm.
Svodová roura Ø 10 cm pozink
Svod Ø 100 mm, standard k žlabu r.š. 333 mm.

Materiály a tvary: Půlkulaté vs. hranaté žlaby

Zatímco půlkulaté žlaby jsou klasikou s nejlepší hydraulikou (voda v nich tolik nevíří a rychle odtéká, nečistoty se méně usazují), moderní architektura si žádá i jiné tvary. Hranatý žlab má rozměry podobné jako půlkulatý, ale jeho dimenzování se řídí plochou průřezu. Hranaté okapy dodávají domu moderní vzhled, ale vyžadují preciznější montáž, zejména co se týče spádování.

Barevný lakovaný svod v odstínu antracit RAL 7016
Barevné lakované okapy (zde antracit RAL 7016) sladí systém s fasádou i krytinou.

Časté dotazy (FAQ) k výběru velikosti okapů

Při výběru se často ptáte na specifické technické detaily. Zde jsou odpovědi na nejčastější dotazy spojené s rozměry a měřením.

Co přesně znamená rozvinutá šířka žlabu?

Rozvinutá šířka žlabu je technický údaj udávající šířku plechu před jeho ohnutím do tvaru žlabu. Je to standardní způsob značení u klempířských prvků. Pro běžného uživatele je důležité vědět, že například r.š. 333 mm odpovídá průměru žlabu cca 150 mm.

Jaké jsou rozměry pro „žlab 330“?

Pokud hledáte rozměry žlabu 330, jedná se o standardizovanou velikost 333 mm (r.š.). Tento žlab má horní průměr cca 153 mm a hloubku cca 90 mm. Je to nejčastější volba pro rodinné domy s plochou střechy nad 100 m².

Jak určit správný průměr dešťového svodu?

Průměr dešťového svodu se volí podle velikosti žlabu a počtu svodů na střeše. Pro menší žlaby (r.š. 250) stačí svod 80 mm. Pro velké žlaby (r.š. 333) je standardem svod 100 mm. Obecně platí, že jeden svod 100 mm dokáže odvodnit cca 90 až 120 m² půdorysné plochy střechy.

Existují pro hranatý žlab rozměry, které odpovídají těm půlkulatým?

Ano, i hranatý žlab má své ekvivalenty rozměrů. Obvykle se udává šířka dna a výška bočních stran. Pro dimenzování se používá plocha průřezu, která by měla být srovnatelná s odpovídajícím půlkulatým žlabem pro danou plochu střechy.

Shrnutí a doporučení na závěr

Nepodceňujte výpočet velikosti střešního žlabu. Pro běžný rodinný dům v českých podmínkách je sázkou na jistotu žlab o rozvinuté šíři 333 mm (Ø 150 mm) se svody o průměru 100 mm. Tento systém zvládne i přívalové deště a odtávání sněhu. U menších staveb (garáže, pergoly) postačí r.š. 250 mm.
